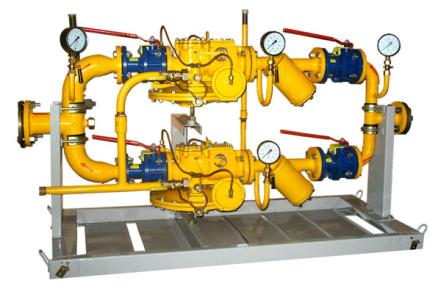

Пункты газорегуляторные блочные ПГБ-50

Пункты ПГБ-50 предназначены для очистки газа от механических примесей, редуцирования (снижения) высокого или среднего давления газа на заданное, автоматического поддержания выходного давления газа на заданном уровне при изменении расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления за пределы допустимых заданных значений.

Пункты устанавливаются в системах газоснабжения городов и поселков.

Пункты ПГБ-50 являются изделиями с законченным циклом изготовления на предприятии-изготовителе, оснащенными полным набором оборудования, предусмотренным нормативами и предназначены для эксплуатации на открытом воздухе при воздействии температур от -35 до +45 °С и относительной влажности воздуха до 100% при температуре до +25 °С.

Пункты изготавливаются в модификациях:

ПГБ-50Н-1; ПГБ-50Н-2; ПГБ-50Н-3; ПГБ-50Н-4 - применяются при снижения высокого давления газа на низкое выходное давление (см. табл.), выполняют нормативные функции предусмотренные для ГРП и содержат две линии редуцирования на базе комбинированных регуляторов давления газа РДГ-50Н ТУ У215571209.018;

ПГБ-50В - применяется при снижения высокого давления газа на меньший уровень высокого давления или среднее выходное давление (см. табл.), выполняет нормативные функции предусмотренные для ГРП и содержит две линии редуцирования на базе комбинированных регуляторов давления газа РДГ-50В ТУ У215571209.018.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра



Величина для модификации









ПГБ-50Н-1

ПГБ-50Н-2

ПГБ-50Н-3

ПГБ-50Н-4

ПГБ-50В

1.

Регулируемая среда



Природный газ ГОСТ

5542-87



2.

Максимальное входное давление Рвх, МПа, не более



1,2





3.

Диапазон настройки выходного давления, Рвых, МПа

от 0,002

до 0,008

от 0,008 до 0,016

от 0,016 до 0,04

от 0,04

до 0,06

от 0,11

до 0,6

4.

Максимальная пропускная способность при входном давлении газа 0.6 МПа, плотностью р=0,8 кг/м3, м3



2500



3000

5.

Диапазон настройки давления начала срабатывания

от 0,0023

до 0,0092

от 0,0092 до 0,0180

от 0,0180 до 0,0460

от 0,0460

до 0,0690

от 0,1250 до 0,6900



предохранительно-сбросного клапана, МПа











6.

Диапазон настройки давления срабатывания предохранительно-запорного клапана, МПа:

 -при понижении выходного давления





-при повышении выходного давления







от 0,0013

до 0,0053



от 0,0025

до 0,0100







от 0,0053 до 0,0100



от 0,0100 до 0,0200







от 0,0100 до 0,0260



от 0,0200 до 0,0500







от 0,0260

до 0,0400



от 0,0500

до 0,0750







от 0,0790 до 0,4000



от 0,1500 до 0,7500

7.

Габаритные размеры, мм, не более

длина х ширина х высота



1900 х 750х11С

0



8.

Масса, кг, не более



400





9.

Условный проход, мм:

входного патрубка

выходного патрубка

сбросного патрубка

импульсного патрубка





50

80

25

25





10.

Вид присоединения патрубков



Фланцевое по ГОСТ 1

2820-80
