ПГЩМ


Пункт предназначен для газоснабжения жилых и общественных зданий, предприятий коммунального, сельскохозяйственного и промышленного назначения.
Пункт устанавливается на одноступенчатых системах среднего давления газа.
Пункт обеспечивает снижение входного среднего давления на низкое, автоматическое поддержание выходного давления газа на заданном уровне при изменении входного давления и расхода газа, автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления газа от допустимых значений.
Пункт рассчитан на устойчивую работу при воздействии температур наружного воздуха от -35 0С до +45 0С без дополнительного обогрева, и относительной влажности до 100% при температуре 25 0С.
В состав изделия входит:

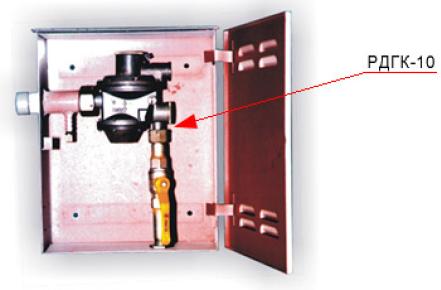

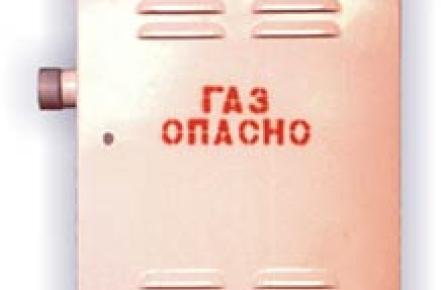

    - пункт газорегуляторный щитовой – 1 шт.
    - ключ ПГЩМ10-00.00.006 – 1 шт.
    - руководство по эксплуатации ПГЩМ10-00.00.000 РЭ – 1 экз.







Технические характеристики









Наименование параметра

Величина

1

Регулируемая среда Природный газ ГОСТ 5542-87
2
Давление газа на входе, МПа от 0,05 до 0,3
3
Давление газа на выходе, Па 2200 +/- 220
4
Пропускная способность по природному газу плотностью
0,73 кг/м3 при одном давлении 0,05 МПа, м3/ч, не менее

10;
5
Пропускная способность по природному газу плотностью
0,73 кг/м3 при входном давлении 0,02 МПа, м3/ч, не менее
2;
6
Давление газа на выходе при нулевом расходе, Па, не более 2800;
7
Постоянная времени, с, не более 20;
8
Давление срабатывания предохранительного запорного клапана /ПЗК/, Па:
   - при понижении выходного давления
   - при повышении выходного давления


1300 +/- 300;
от 3200 до 3700;
9
Габаритные размеры, мм, не более 125х260х321;

10

Масса, кг, не более 6;
