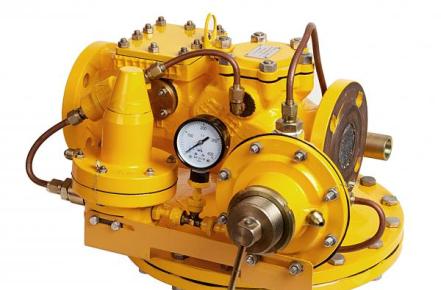

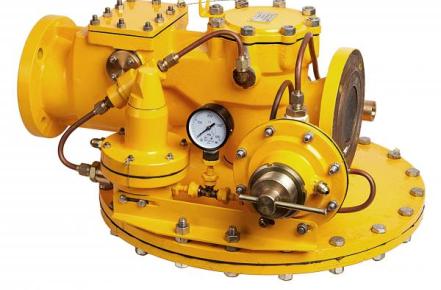

Регулятор предназначен для снижения входного среднего давления газа на низкое в одноступенчатых системах среднего давления, автоматического поддержания выходного давления газа на заданном уровне при изменении входного давления и расхода газа, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления газа сверх допустимых заданных значений. Регулятор устанавливается в газорегуляторных установках систем газоснабжения жилых и общественных зданий, предприятий коммунального, сельскохозяйственного и промышленного назначения. Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 4 ГОСТ 15150-69. Регулируемая среда–природный газ по ГОСТ 5542-87.
Технические характеристики:
|
№
|
Наименование параметра
|
Модель
|
|||||
|
|||||||
|
1
|
Регулируемая среда |
Природный газ по ГОСТ 5542-87
|
|||||
|
2 3
|
Максимальное входное давление, МПа Диапазон настройки выходного давления, МПа |
1,2
0,001-0,06 |
1,2
0,06-0,6 |
1,2
0,001-0,06 |
1,2
0,06-0,6 |
||
|
4
|
Максимальная пропускная способность по газу с плотностью = 0.8 кг/м3, при входном давлении 0,6 МПа, м3/ч, не менее: - при Рвых = 0.3МПа - при Рвых = 0.03МПа |
- 2500 |
3000 - |
- 4800 |
4800 - |
||
|
5
|
Неравномерность регулирования, %, не более |
+/-10 |
+/-10
|
+/-10
|
+/-10
|
||
|
6
|
Диапазон настройки давления срабатывания предохранительно-запорного клапана, МПа - при понижении выходного давления - при повышении выходного давления |
0,0003-0,003 0,0012-0,07 |
0,01-0,03 0,07-0,7 |
0,0003-0,003 0,0012-0,07 |
0,01-0,03 0,07-0,7 |
||
|
7
|
Постоянная времени, с, не более | 60 | 60 | 60 | 60 | ||
| 8 | Диаметр седла, мм | 35 | 35 | 65 | 65 | ||
| 9 | Присоединительные размеры: А. Условный проход входного патрубка, мм Б. Условный проход выходного патрубка, мм В. Вид соединений Г. Строительная длина, мм |
70 50 Фланцевое по 365 |
70 50 ГОСТ12820-80 365 |
100 80 502 |
100 80 502 |
||
| 10 | Габаритные размеры, мм, не более | 440*550*350 | 440*620*350 | 620*600*400 | 620*670*400 | ||
| 11 | Масса, кг, не более | 35 | 32 | 50 | 45 | ||
